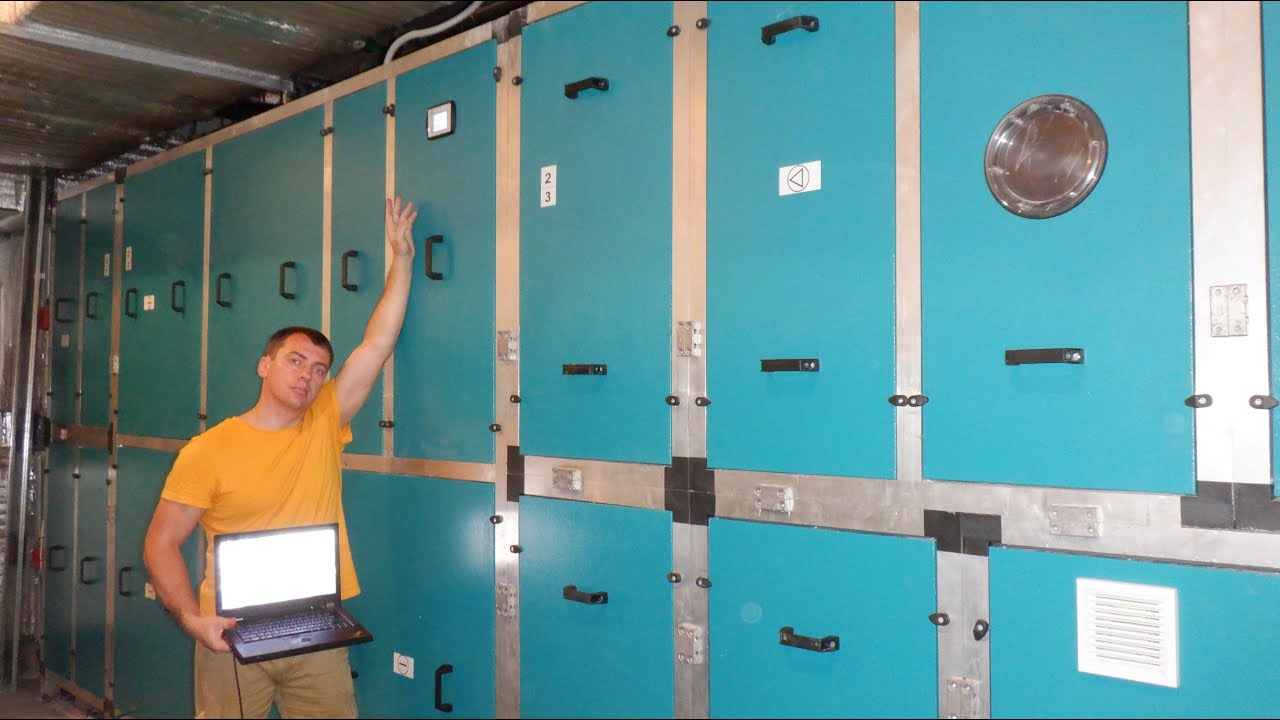

Во Владивостоке находится спортивно-оздоровительный комплекс площадью 10 000 квадратных метров, который работает без газа и центрального отопления. В здании установлены 15 вентиляционных установок, которые обеспечивают свежий воздух и утилизируют тепло. Это климатические комплексы с пассивной рекуперацией тепла с применением реверсивных воздушных тепловых насосов. В каждой машине установлены роторные теплообменники, которые собирают тепло из входящего и выходящего воздуха. В бассейне используется активный хлор для обеззараживания воды, после чего воздух утилизируется через теплообменники систем вентиляции. Поэтому установлены титановые теплообменники для подогрева воды. В видео обсуждается тепловой узел, где подготавливается горячая вода методом прямого нагрева ТЭН, и показывается, как не стоит делать и что не стоит покупать. Упоминается, что использование прямого электрического нагрева для подготовки горячей воды не является хорошей идеей из-за проблем с коррозией и накипью. Автор обсуждает эффективность тепловых насосов в сравнении с прямым электронагревом и то, как ее можно проверить. Каждый компрессор выделяет определенное количество тепла при определенных условиях. Подчеркивается, что использование тепловых насосов более эффективно и интересно, чем использование прямого электрического нагрева.
Мега Рекуператоры с Тепловым Насосом. Вентиляция/Отопление/Охлаждение/ГВС
- RuTube:
- VK Видео:
- YouTube:
- Оборудование
- Вентиляция
51 комментарий
- Информация о материале
Вы гость
или отправить как гость
Загрузка комментария...
Комментарий будет обновлен через 00:00.
-
Этот комментарий не опубликован.
· 12:34 25.11.2019Хорошая система. Если что то в ней неправильно, то никто и в жизни не догадается где лишний лям закопан. Если честно, то впечатляет. Вопрос в цене интересен, хотя бы в пересчёте на кв. метр здания.-
Этот комментарий не опубликован.
· 14:28 25.11.2019@EgorKyznetc Цена такой системы выйдет дешевле суммы затрат при решении всех задач по одиночке. Т.е.сборного "динозавра" к которому тянутся чиллеры(для охлаждения) тянется тепло через калориферы для нагрева и пр... Поэтому решение побеждает как в капзатратах так и в последующих эксплуатационных. Единственное оправдание его не применять,- это не знание и желание жить по-старинке))
-
-
Этот комментарий не опубликован.
· 14:32 25.11.2019Оставляйте п-та вопросы. На их основе будут собраны следующие видео. Все вопросы рассматриваются. Спасибо.
-
Этот комментарий не опубликован.
· 17:45 25.11.2019@Сиберик А теперь внимание, вопрос:
Сколько тонн нефти нужно России обменять на зелёные фантики, чтобы запустить подобный проект?
Может проще "по старинке" отапливать? Да и на курс начхать. -
Этот комментарий не опубликован.
· 17:50 25.11.2019@Сиберик Говорю же по старинке дороже как сам проект (капзатраты) в сумме так и эксплуатация последующая тем более. Вентиляция (особенно спорт или пром объектов) это огромные потери тепла. Входящий с -20*С Вы должны догреть до комнатной.. Это большие мощи... внутренний греть проще чем приходящий в дом с -20*С.. В комплексе установка выходит дешевле, чем сумарная самостоятельная сборка узлов с обогревом, подведением магистралей и пр.
-
Этот комментарий не опубликован.
· 19:36 25.11.2019@Сиберик да кстати по большей части все наше в установках. белорусы, казахи, русские, украинцы, китайцы, японцы и европейцы. так или иначе поучаствовали в создании продукта и понемногу заработали. так что менять на зеленые фантики не особенно много пришлось. Корпуса, металл всё наше и некоторые теплообменники тоже. Компрессор конечно японский с электроникой драйверами и пр.. контроллер свой... Сейчас нет особо в мире контор полностью замыкающих цикл такова реальность.
-
Этот комментарий не опубликован.
· 20:51 28.11.2019@Сиберик всё это хорошо , но уже мало хочется большего. Ваши инжинеры думают как обьеденить рекуператор воздуха с встроенным тепловым насосом с грунтовым тепловым насосом или воздушным в одном приборе чтобы утелизировать тепло от отработанного воздуха и ешё брать тепло из других источников т.е. по сути сделать воздушное отопление чистым воздухом за копейки
-
Этот комментарий не опубликован.
· 03:40 29.11.2019@Сиберик Уже объединили, уже давно работают. по 10 лет первым установкам уже точно есть. Конечно они раньше были неинверторные вентики тоже не EC. Уже серьезно продвинулись вперед. Отопление в чистом воздухе. в чистом виде не получится.. По морозам нужно подать в таком случае в 4раза больше чем на нормативах. Только подмес внутреннего или оочень сильный догрев ТЭНами входящего.. до 70..80. У воздуха маленькоая теплоемкость поэтому его требуется много при воздушном отоплении.... не так все просто. Никто не хочет чтоб его сдувало или обжигало!.. Сейчас буду проект реализовывать с воздушным отоплением для ресторана. Там большие стекла, на воде, большая нагрузка на вентиляцию... Вроде всё просчитали... должно быть "инженерно красиво". Архитектурка тоже красиво вырисовывается почти собран. Так что, подписываетесь.. ))
-
-
Этот комментарий не опубликован.
· 14:33 25.11.2019надо признать, что круто!!!
-
Этот комментарий не опубликован.
· 15:26 25.11.2019@imventspb По "интимному" вопросу сравнения смет от Александа на 7кВт и нашего аналога. Как Вы понимаете "мы такое уже давно не поём". только Инверторы с серьезной начинкой. Но я нашёл смету от 25 октября 2013 г., 13:29:33 (возможно немного раньше, но файл был перенесён). SDW- 020 DX/W, 6,4kW (220V-50Hz-1phase, 1 compressor (по точке 0W35 Для ДХ это конечная в отличии от промежуточников ТеплоНасосов. А начало сезона чуть ли не +10*W25*) так, что можно ожидать, что конечная мощь около 7кВт. тобишь как минимум сравнимы. Цена Теплового насоса была 104 626,15р._x000D_ (включая 3-х ходовой на ГВС и циркуль). и ДХ подключения+котельная + всё всё, что нужно для врезки в коллектор теплого пола +экскаватор+копки и пр "подключ" 257 281,50руб. Итого всё в сумме 361 907,50_x000D_. (кроме этого был ещё Бак ГВС+его обвязка+вентиляция+рекуператор http://sundue.ru/catalog/pvu-sdar-c-vstroennym-invertornym-tn-es-kulery-protivotochnye-pto-vstroennyj-avtodogrev и сопутствующие им расходы. Но мы это не уже не учитываем. Вряд ли Александр включал такое)))... Сам честно говоря удивился очень цифрам! Это была заря моего творчества).. И другой курс$$... Но всё отлично работает. Могу даже показать при желании (если в этом будет какой-то интерес для меня и хозяина дома)
-
Этот комментарий не опубликован.
· 15:27 25.11.2019@imventspb спасибо.. Эт вы внутри еще не видели... Сюрприз с содержимым коробочек еще впереди))
-
Этот комментарий не опубликован.
· 15:50 25.11.2019@imventspb вот обзор такого рекуператора был бы интересен, как я понял такие в Скандинавии популярны, по сути воздушный ТН на отработанном воздухе, вопрос по эффективности такого решения
-
Этот комментарий не опубликован.
· 15:56 25.11.2019@imventspb Ах да, еще в смете было на экскаватор заложено 48тыс (4 смены) но уложились кажется максимум за 2 и оплачено 2 соответственно (но бумаги искать особенно из Владика ваще не резон) Итого (минус 24 000) 337 907 включая все материалы котельной и пр... всё всё всё.. Абалдеть)) как же считать "окупаемость" в таких условиях?? Какие интересно цифры будут ещё через 8 лет?? как государство повернет политику с ночным тарифом и газом?
-
Этот комментарий не опубликован.
· 16:01 25.11.2019@imventspb начинал обзорчик здесь https://www.youtube.com/watch?v=7YjcChSbHyU&t=409s но экспромтики не всегда удачны.. нужно проработать сценарий и тезисно хотя бы понять о чем. Планировал померить расходы воздуха, но анемометр за 40ыщ сдох (а ремонт 28ыщ((.. расстроился и "отложил вопрос до восстановления эмоционального состояния")))
-
-
Этот комментарий не опубликован.
· 17:18 26.11.2019Сега , Русик красавчики
-
Этот комментарий не опубликован.
· 18:59 26.11.2019Супер. ждём с нетерпением, что внутри коробочек)
-
Этот комментарий не опубликован.
· 20:20 28.11.2019ржу не могу , спортсмены своим пердением зал отапливают
-
Этот комментарий не опубликован.
· 02:57 29.11.2019@andreycham ...до морозов на улице на улице так и и получается)) также в комплексе много инженерки... бани, хамамы, буфеты большие экраны, солнечная радиация.. и самое главное спортсмены))
-
-
Этот комментарий не опубликован.
· 01:10 07.02.2020Какое потребление всей системы кВт/ч ?
-
Этот комментарий не опубликован.
· 21:39 05.05.2020Вы это не показывайте каналу ТЕПЛО-ВОДА.Он скажет что вы обманываете и начнет доказывать не эффективность рекуператоров и тепловых насосов .Молодцы ребята,хорошая работа.
-
Этот комментарий не опубликован.
· 18:43 22.10.2022Подскажите есть ли бытовые вентиляционные установки способные отапливать дома 80-200м² при температурах улицы до -30, кондиционировать . Пока те что нашел это comfovent RHP до -15 и УКЗТН тоже -15 .
-
Этот комментарий не опубликован.
· 18:45 22.10.2022@Fedor-santech С роторным рекуператором и тепловым насосом
-
Этот комментарий не опубликован.
· 10:18 23.10.2022@Fedor-santech http://sundue.ru/catalog/pvu-sdar-c-vstroennym-invertornym-tn-es-kulery-protivotochnye-pto-vstroennyj-avtodogrev
-
Этот комментарий не опубликован.
· 11:10 23.10.2022@Fedor-santech есть опыт использования данных установок на отоплении ?
-
Этот комментарий не опубликован.
· 11:58 24.10.2022@Fedor-santech В своей доле это и есть отопление. Полное отопление через "форточку", (даже умную с рекуператором) не разумно, особенно при - 10*С..- 20*С.
-
