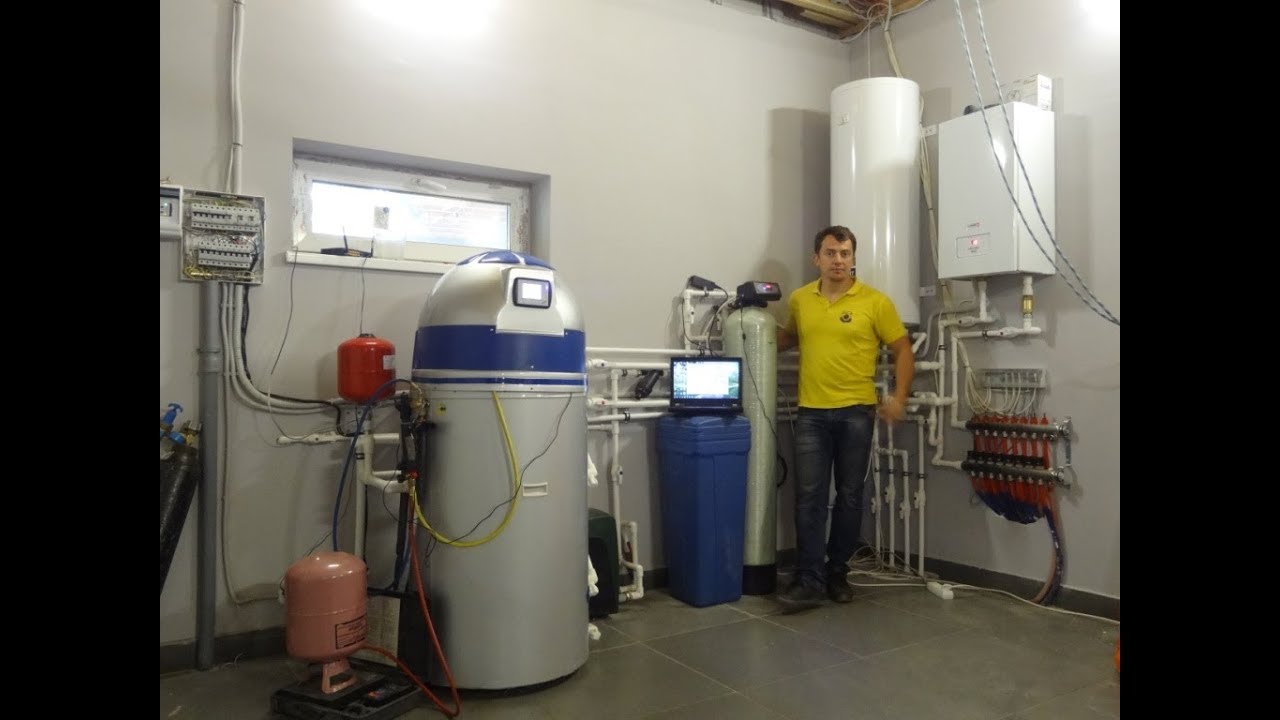

Подключение теплового насоса с интегрированным баком нагрева ГВС в систему отопления дома
Установка и настройка теплового насоса, который подключен к системе отопления и теплого пола. Геотермальный тепловой насос использует фреон для охлаждения земли и высасывания тепла из грунта трансформируя это тепло в нагрев теплого пола. Установлен вай-фай роутер для подключения к интернету и управления насосом через компьютер. Тепловой Насос работает с приоритетом нагрева горячей воды или отопления. Возможность включается индивидуально для нагрева горячей воды, а не для отопления. Трехходовой вентиль переключает систему отопления или систему горячей воды. Компрессор инверторный, работает на разных скоростях и может медленно разгоняться. Температура возвращающегося теплоносителя из теплового насоса в момент видео составляет 30 градусов, а подаваемого в систему отопления - 35 градусов. Компрессор работает с частотой 60 герц. Управление насосом осуществляется через компьютер с установленной программой. Удаленное управление через интернет. В видео рассказывается о настройках теплового насоса, включая имя внутренней сети, подключение к облачному сервису и параметры работы насоса. Тепловой Насос управляет циркуляционным насосом, включает и отключает его, переводит в экономный режим. Прокачивает теплоноситель через контур, который представляет собой две трубы (подачи обратка) и водяные теплые полы. Треххдовой вентиль переключает поток теплоносителя между системой отопления и косвенным теплообменником внутри теплового насоса. Расширительный бак установлен для безопасности, так как вода при нагреве расширяется. При работе Тепловой Насос переключается на контур нагрева ГВС, когда разница между заданной температурой и текущей температурой в доме незначительна в зависимости от выставленного приоритета. Геотермальный тепловой насос DROID греет воду до заданных значений, сначала выполняя задачу по нагреву воды, а затем переключается на нагрев дома. Переключается на систему отопления, когда температура в баке ГВС достигает заданных значений. Уменьшает частоту работы инверторного компрессора, чтобы избежать резких перепадов температуры.
Комментарии с YouTube.com
@Shelihov 2019-01-15 14:00:50Zдовольно грамотно сваяли- и ТН и буфер (без которого Никак) и Пульт для СО-всё в одном флаконе. Вроде и Солнце можно подключить.
Не понял только-на фига тестер прицепили-не могли бы на табло вывести параметры-съэкономили
Ну и жужжит как майский жук- звукоизоляцию похоже забыли.
По дизайну-явно промахнулись-сделали бы сверху просто цилиндр - можно бы и звукоизоляцию засунуть и положить чего то. Но в целом-Зачёт.На Народный сгодится.
@Shelihov 2019-01-16 21:42:46Z@@ETNOKLIMATМы снимаем Тепло для ТП с ПТО? Ему нужен проток-сколько л/мин минимум ? Если коллектор ТП пропускает 10 л/мин то тепло не соберём?
2 Мне нужна будет блок-схема дроида чтобы понять нюансы.
Связываться через офис Автомобильный проезд, д.10 ? Или пришлёте? 3Возможно ли продажа отдельных узлов на случай если мне не подойдёт дроид?
Спасибо.
@ETNOKLIMAT 2019-01-16 21:01:31Z@@Shelihov по форуму потом как-нить покурю, так много нужно сделать того, что уже знаю, что не хватает времени на перечитывание "устаревших" мыслей. Инверторы (по крайней мере наши) отлично работают на ооочень малой нагрузке нужной только для поддержания температуры в доме уже вышедшим на режим. При этом контур для такого режима оказывается очень переразмеренным (большим) и СОР больше соответственно растет. Это факт! Это практика! Я сейчас на объекте подо мной дроид свеженький работает с 0*С кипения на 55%. А если втоплю на 90% кипение упадет на -5*С ... подсоединил его на самодельный тепловентилятор с теплосчетчиком. готовлю обещанное видео с опытами по замеру СОР... С теплосчетчиком не подружился, нужно будет менять(... Хотелось бы конечно всё цифровое с графиками... Дорого вот только устранение своего любопытства и неверия скептиков... дорого и времязатратно(
@ETNOKLIMAT 2019-01-16 20:46:38Z@@Shelihov спасибо... с форумхаусом я раздружился!(.. Тоже банили постоянно. слишком коммерциализирован стал форум. И мало компетентных мыслей. Помогал им раскручиваться время на посты, подсчёты тратил ИИ?? в ответ только баны и удаления постов да так, что мысль превращается в обратную((... короче, завязал я с "бесплатным продвижением чужих ресурсов" отвечаю и пишу только здесь (парсер перекидывает и систематизирует все сюда http://sundue.ru/news )... а Скидку нужно ждать январь,...февраль, когда загрузки поменьше.
@Shelihov 2019-01-16 19:43:29Z@@ETNOKLIMAT Инверторный ТН без буферного бака
Не хочется ни с кем спорить но на форумхаосе я доказывал невозможность этого : https://www.forumhouse.ru/threads/249351/page-74
Впрочем настаивать не буду.
Чатлано-пацакский словарь:
Тестер-манометрич.станция цифровая
Правильный ТН -инверторный ТН с правильным пультом или элитный.
Допотопный устаревший насос без пульта-полуфабрикат или стартстопник.
Будет желание-пишите пообщаемся shelandr@mail.ru ...
@Shelihov 2019-01-16 11:02:43Z@@ETNOKLIMAT Я то понимаю что Лучший-поэтому и написал замечания-сам инженер со стажем..Более сложные аппараты разрабатывал. Ну а текст-это просто стиль такой.Кто незнаком-тот обижается,но в душе я не злобный а доброжелательный.Хорошо что не обиделись-это был мой тест.Обычно Умные (по настоящему) -не обижаются.. Вы тест прошли,респект.(в форумхасе-не поняли и забанили ) Я там разместил этот ролик в теме Народный ТН как единственный вариант который мне понравился но реакция ноль.Они там изобретают всякую хрень и думают что они супер-пупер.. Короче-спасибо за ролик и насос-будем смотреть поближе и ждать скидку..
@ETNOKLIMAT 2019-01-15 20:04:31Z1)Это не буфер, а бак ГВС. Инверторный ТН без буферного бака = теплоаккумулятора живет ЛЕГКО!! Это "инородным стартстопным ТН" без него никак. В последнем видео "отопление из пруда" показано как напрямую ТН работает с малюсенькими тепловентиляторами. 2) Это не тестер а цифровая манометрическая станция самая крутая 570 (около 60 руб стоит). Легкое профессиональное хвастовство. Но весит не только для этого)... а в первую очередь для отладки работы и продублировать показания дисплея. К тому же она сама считает перегрев и кучу прочих плюшек. При отладке необходимо сверять, да и фреон как-то заправлять надо таки. 3) собственно и жужжит потому как колпак не закрыт (шланги подсоединены к станции и Дроиду)... и ТИХИЙ ДРОИД АБСОЛЮТНО!!! и с колпаком не промахнулись форма отлично отражает к центру и звук теряется. Да и компрессор инверторный мицубиси DC почти не шумит. Дребезжание крышки НЕЗАКРЫТОЙ ИЗ-ЗА ШЛАНГОВ фреоновых. Изоляция там точно не нужна. Так что явно НЕ ПРОМАХНУЛИСЬ. Кружку с пивом сверху разве, что не поставить((... 4) и это не "народный ТН" (слышал уже этих "предпринимателей") и не согласен на сравнение с ними!... и "не сгодится", а это ЭЛИТА Тепловых Насосов!. Лучший среди представленных на рынке РФ (в том числе и импортных "европейских") по эффективности. Впрочем, что бы это понять нужно разобраться в железе, а это не каждый может, тут уже учиться надо))
@Edding100500 2018-06-13 07:37:32ZКакой контроллер вы использует?
@ETNOKLIMAT 2018-06-13 10:20:34ZСпасибо!) старались парни!!:)
@Edding100500 2018-06-13 10:12:13Zда нет, причём здесь это, а как ещё можно сделать диспетчиризацию с графическим интерфейсом, как она должна выглядеть?? Чисто визуально не похоже, но тоже элементы значения, положения задвижек. Просто хотел подчеркнуть, что как в лучших домах лондОна и парЫжа)
@ETNOKLIMAT 2018-06-13 10:08:50Z...если есть намек, что кто-то у кого-то "слямзил", то тут явно не по адресу! Хотя технологии одни и порой похожи секретов нет. В данном случае и" железо" и программы, адаптированные под железо и алгоритмы работы, контроля и управления "делались с нуля".. насколько это возможно в современной экономической модели.
@Edding100500 2018-06-13 09:57:13ZЯ недавно так сказать был на экскурсии на местной нашей ледовой арене, так вот там диспетчерезация комплекса по хладоснабжению и вентиляции выполнена сходным образом)
@ETNOKLIMAT 2018-06-13 09:42:08Z...честно, говоря... хоть моё мнение и субъективно... Это гениально!))
@Edding100500 2018-06-13 09:39:41ZОчень интересный контроллер получился))
@ETNOKLIMAT 2018-06-13 09:37:23ZВ том то и дело, что контроллер своего производства со специально прописанными алгоритмами и пр... Всё на русском, с подсказками всплывающими... Смысл мне было б чужой контроллер показывать? Чужим, банальным, контроллером, который и холодильником, и тепловым насосом заодно управлять может давно никого не удивишь!)))
@ВладиславМордвинов-ш4ц 2019-03-25 00:56:54ZНепонятно, зачем змеевик обматывать снаружи бака? Или внутри нельзя, фреон остынет?
@ETNOKLIMAT 2019-03-25 05:26:37ZФреон остынет в любом случае, для этого и намотан теплообменник. Внутри размещать его неправильно и не технологично из соображений возможного коррозирования. Также дополнительные трубки внутри,- это возможность осаждений загрязнений, потеря объема.
